上海枚耶閥門有限公司主要銷售【吸入口擴散器SDFX】，是目前國內較大的《過濾器》在線銷售服務商。公司集成優質的吸入口擴散器生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量過濾器現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

吸入口擴散器SDFX原理作用：

    過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式Y(jié)型過濾器具有結構先進，阻力小，排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水，油、氣�？砂从脩粢�求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
    過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
    SDFX吸入口擴散器安裝在泵的吸入端，具有特殊過濾設置能有效剔除雜物，平直的整流板能夠?yàn)楸锰峁┢椒�(wěn)的水流，減少亂流對泵的沖擊和侵蝕，節省了泵的入口導流管，可大幅度減少安裝空間；具有取代90度彎管，Y型過濾器及整流管的功能。

吸入口擴散器SDFX性能特點：

    ①濾網、濾罩和整流板均可拆換，抑郁清洗；
    ②本體內外均為粉體環氧樹脂涂裝，可避免生銹二影響水質；
    ③具有各類異型管徑及支撐凸臺設計；
    ④足夠大的過濾面積、流通阻力��；
    ⑤壓力表凸臺接口，藉由壓差力大小可判定是否過多垃圾積于濾網外部。

吸入口擴散器SDFX技術參數：

公稱通徑	DN50-DN400	公稱壓力	1.6Mpa、2.5Mpa
適用溫度	-10℃~120℃	適用介質	水

不銹鋼絲網的技術特性

孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）對照表

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

吸入口擴散器SDFX部件材質：

閥體	球墨鑄鐵/碳鋼/不銹鋼	過濾網	碳鋼/不銹鋼
閥蓋	球墨鑄鐵/碳鋼/不銹鋼	整流板	球墨鑄鐵/碳鋼/不銹鋼
支撐座	球墨鑄鐵外覆環氧樹脂	密封圈	丁腈橡膠

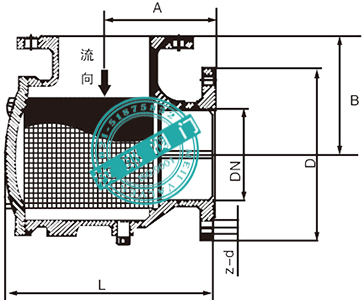

吸入口擴散器SDFX外形尺寸：

DN	G	L	D		z-d		A	B
			PN1.0	PN1.6	PN1.0	PN1.6
50	1/2	200	160	160	4-18	4-18	95	105
65	1/2	210	180	180	4-18	4-18	110	115
80	1/2	240	195	195	8-18	8-18	135	140
100	1/2	250	215	215	8-18	8-18	150	150
125	1/2	290	245	245	8-18	8-18	155	155
150	3/4	320	280	280	8-23	8-23	170	170
200	3/4	410	335	335	8-23	12-23	230	245
250	3/4	450	395	405	12-23	12-25	250	250
300	1	510	445	460	12-23	16-25	275	275
350	1	570	505	520	16-23	16-25	315	315
400	2	640	565	580	16-25	16-30	360	360
450	2	730	615	640	20-26	20-30	400	400
500	2	805	670	705	20-26	20-34	460	470
600	2	940	780	840	20-30	20-40	560	580
350*250	3/4	460	405	405	12-23	12-25	250	250
400*350	1	570	460	460	12-23	16-25	315	315
500-300	1	650	520	520	16-23	16-25	360	315
500*400	1	660	580	580	16-25	16-30	360	360

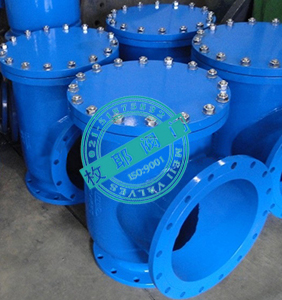

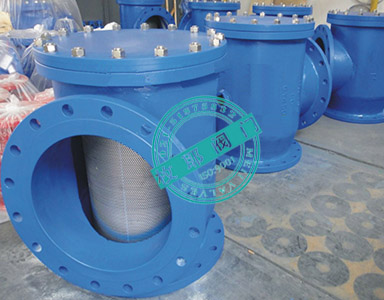

吸入口擴散器SDFX產品實拍：



吸入口擴散器SDFX檢測報告：

吸入口擴散器SDFX使用說明：

    ①過濾器安裝時介質的流向必須與閥體上箭頭方向一致；
    ②應安裝在距所保護閥門的距離是其通徑的6-10倍處；
    ③安裝此閥門的管路必須設置旁路；
    ④進出口壓力差大于0.2MPa時應進行清理或清洗；
    ⑤吸入口擴散器SDFX安裝使用說明書下載。

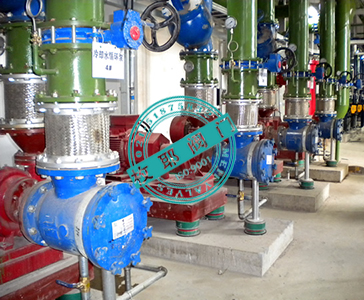

吸入口擴散器SDFX應用業績：
