上海枚耶閥門有限公司主要銷售【襯膠隔膜閥G41J】，是目前國內較大的《隔膜閥》在線銷售服務商。公司集成優質的襯膠隔膜閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量隔膜閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

襯膠隔膜閥G41J原理作用：

    隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用，適用于有腐蝕性、粘性、漿液介質。注意：隔膜閥不能用于壓力較高的場合。
    G41J襯膠隔膜閥是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，采用EPDM橡膠材料制成，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

襯膠隔膜閥G41J性能特點：

    ①彈性密封的開閉件，確保沒有內漏；
    ②流線型的流道，使得壓力損失��；
    ③沒有填料函，因此沒有外漏；
    ④閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；
    ⑤隔膜可更換，維護費用紙；
    ⑥襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

襯膠隔膜閥G41J技術參數：

    設計標準：GB/T 12239
    結構長度：JB1688/GB12221
    法蘭標準：GB/T4216；JB/T 78
    檢驗試驗：GB/T13927

公稱壓力(MPa)	0.6		1.0
殼體試驗壓力 PT	0.9		1.5
密封試驗壓力(液)	0.66		1.1
密封試驗壓力(氣)	0.5-0.7
適用介質	G41W-6/10	G41J-6/10		G41F-6/10
	非腐蝕性流體	一般腐蝕性流體		強腐蝕性流體
適用溫度	≤100℃	≤80℃		-50-150℃

襯膠隔膜閥G41J部件材質：

    閥體：鑄鐵、鑄鋼、球墨鑄鐵+襯膠
    閥蓋：鑄鐵
    閥瓣：鑄鋼
    手輪：鑄鐵
    隔膜：天然膠、丁基膠等
    閥桿：2Cr13

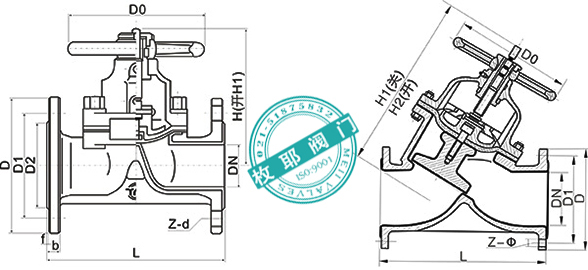

襯膠隔膜閥G41J外形尺寸：

DN	L	D	D1	D2	z-d	f	b	H	H1	DO	Wt(kg)
15	125	80	55	40	4-12	2	12	116	126	100	2.8
20	135	90	65	50	4-12	2	14	116	126	100	3
25	145	100	75	60	4-12	2	14	127	140	140	4.5
32	160	120	90	70	4-14	3	16	132	149	140	6.5
40	180	130	100	80	4-14	3	16	155	175	160	8
50	210	140	110	90	4-14	3	16	162	188	160	10
65	250	160	130	110	4-14	3	16	196	230	200	16
80	300	185	150	125	4-18	3	18	220	262	240	21
100	350	205	170	145	4-18	3	18	272	325	240	30
125	400	235	200	175	8-18	3	20	332	397	280	52
150	460	260	225	200	8-18	3	20	372	450	320	70
200	570	315	280	255	8-18	3	22	496	600	360	112
250	680	370	335	310	12-18	4	24	570	700	400	220

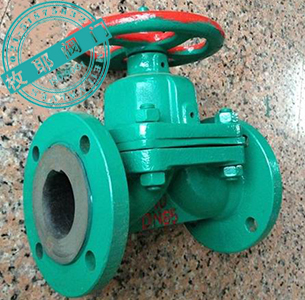

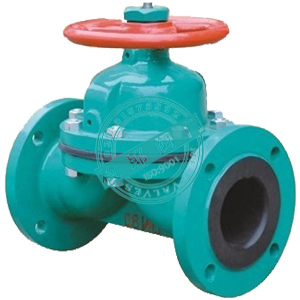

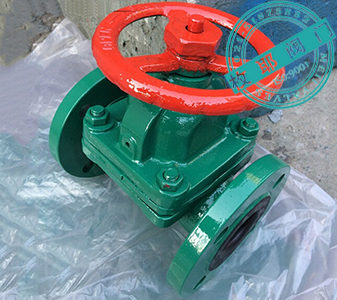

襯膠隔膜閥G41J產品實拍：



襯膠隔膜閥G41J檢測報告：

襯膠隔膜閥G41J使用說明：

    ①隔膜閥安裝前，須沖洗和清除干凈管道中殘存的雜質；
    ②盡可能在管路進口處加裝過濾器，防止雜質損壞隔膜；
    ③隔膜閥安裝時，介質流向應與閥體上箭頭方向相一致；
    ④在存放或停用期間，應使閥門處于微啟狀態，避免隔膜因長期受壓而失去彈性；
    ⑤襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命；
    ⑥襯膠隔膜閥G41J安裝使用說明書下載。

襯膠隔膜閥G41J應用業績：

    三一重工
