產品名稱： |
對夾式動態流量平衡閥 |
| 產品類別： |
動態平衡閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【對夾式動態流量平衡閥TE103】，是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的對夾式動態流量平衡閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
對夾式動態流量平衡閥TE103原理作用：
|
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
每一個閥出廠時設定流量；其中的閥芯決定流量。閥體內安裝多個閥芯,流量范圍廣(2-730立方米/小時)。閥上可安裝壓力檢測孔,便于檢驗工作狀況。需配對夾式法蘭和墊圍。
|
對夾式動態流量平衡閥TE103性能特點：
|
動態流量平衡閥使閥膽能根據水系統不時的壓差變化而變化,保證不會超過原先設定的水流量并吸收過量的壓差,從而實現整個水系同壓力和流量的自動平衡,因而,使用它的益處有：
①業主及施工單位：
不需要進行系統調試：可以為您節約大量的時間,縮短竣工日期；不需要安裝同程管理：可以為您增加使用的面積和空間、節約安裝及材料費用；
方便使用：工程安裝分期完工或設備分期使用都不會影響水系統平衡；
方便更改：當某些區域的水系統需要重新設計時,不會影響其它區域的水系統設計和平衡減少耗電量：由于整個水系統得到平衡,保證制冷機組(鍋爐、換熱器)及水泵以較佳的工作狀態運行,具有明顯的節能效果；
降低磨損和減少浪費：由于保證水流量不會超過原來設計,保障所有設備的耐用性,避免流量過大而造成的銅管損耗；
提高安全性：由于水系統的流量平衡是自動進行,杜絕了人為破壞性調節的可能性。
②對設計人員：
減輕了工作量：無需對整個管道進行繁瑣的阻力計算,加快設計速度；
可以大膽使用異程式系統：節省管材、相應材料及安裝費用,把平衡水力系統的工作交給動態流量平衡閥來完成；可以避免因水系統不平衡帶來的其他許多麻煩。
|
對夾式動態流量平衡閥TE103技術參數：
|
與動態流量平衡閥工作的較小壓降值相同(14KPa或35KPa)
計算實例：所需壓降=動態流量平衡閥工作的較小壓降14或35KPa泵的揚程=以上所需壓降+系統其他的壓降
|
口徑
|
較少閥芯數
|
較多閥芯數
|
P范圍
|
流量(m3/h)
|
較小壓差
|
|
65
|
1
|
1
|
14-220
|
2-18
|
14
|
|
65
|
1
|
1
|
35-410
|
3-27
|
35
|
|
80
|
1
|
1
|
14-220
|
16-31
|
14
|
|
80
|
1
|
1
|
35-410
|
19-38
|
35
|
|
100
|
1
|
1
|
14-220
|
16-31
|
14
|
|
100
|
1
|
1
|
35-410
|
19-38
|
35
|
|
125
|
1
|
2
|
14-220
|
16-61
|
14
|
|
125
|
1
|
2
|
35-410
|
19-77
|
35
|
|
150
|
1
|
4
|
14-220
|
16-122
|
14
|
|
150
|
1
|
4
|
35-410
|
19-154
|
35
|
|
200
|
2
|
7
|
14-220
|
32-215
|
14
|
|
200
|
2
|
7
|
35-410
|
38-270
|
35
|
|
250
|
4
|
11
|
14-220
|
64-338
|
14
|
|
250
|
4
|
11
|
35-410
|
77-425
|
35
|
|
300
|
6
|
15
|
14-220
|
95-460
|
14
|
|
300
|
6
|
15
|
35-410
|
115-580
|
35
|
|
350
|
10
|
19
|
14-220
|
160-580
|
14
|
|
350
|
10
|
19
|
35-410
|
190-730
|
35
|
|
對夾式動態流量平衡閥TE103部件材質：
|
①閥體：鑄鐵、鑄鋼、不銹鋼
②閥芯AUTOFLOW：不銹鋼、青銅，表面經鍍鎳處理
|
對夾式動態流量平衡閥TE103外形尺寸：
|
|
口徑/A
|
B
|
C
|
D
|
重量/KG
|
|
65
|
188
|
185
|
152
|
7.62
|
|
80
|
263
|
200
|
223
|
11.58
|
|
100
|
267
|
220
|
223
|
12.38
|
|
125
|
271
|
250
|
223
|
16.55
|
|
150
|
271
|
280
|
223
|
24.11
|
|
200
|
287
|
360
|
223
|
41.62
|
|
250
|
295
|
425
|
223
|
58.09
|
|
300
|
311
|
515
|
223
|
93.27
|
|
350
|
319
|
555
|
223
|
108.17
|
|

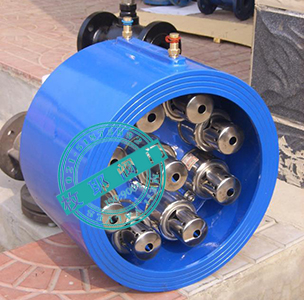

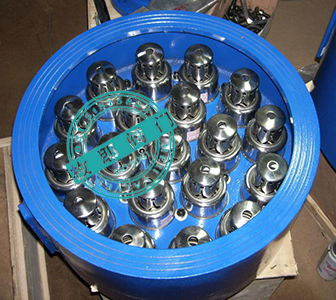

對夾式動態流量平衡閥TE103產品實拍：
|

|
對夾式動態流量平衡閥TE103檢測報告：
|
|
對夾式動態流量平衡閥TE103使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②對夾式動態流量平衡閥TE103安裝使用說明書下載。
|
對夾式動態流量平衡閥TE103應用業績：
|
萬達廣場
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：對夾式動態流量平衡閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
