產品名稱： |
動態流量平衡閥 |
| 產品類別： |
動態平衡閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【動態流量平衡閥TE118】，是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的動態流量平衡閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
動態流量平衡閥是根據系統工況(壓差)變動而自動變化阻力系數,在一定的壓差范圍內,可以有效地通過流量保持一個常值,即當閥門前后的壓差增大時,通過閥門的自動關小的動作能夠保持流量不增大,反之,當壓差減小時,閥門自動開大,流量仍舊保持恒定,但是,當壓差小于或大于閥門正常工作范圍時,它畢竟不能提供額外的壓頭,此時閥門達到全開或全關位置流量仍然比設定流量低或高不能控制。
①固定閥膽式結構；
②軸流型設計；
③標準測量口,可接各種流量測試設備；
④流量控制誤差：±5%
|
動態流量平衡閥TE118技術參數：
|
①公稱通徑：DN50-DN800
②公稱壓力：PN10、PN16、PN25
③工作溫度：-10℃—120℃
④連接方式：德標法蘭DIN EN1092-2
|
通經DN(mm)
|
壓差范圍
|
流量范圍(m3/h)
|
較大閥膽數量(個)
|
|
50
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
65
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
80
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
100
|
15-150
|
3.2-60
|
2
|
|
22-210
|
4.0-72
|
|
33-330
|
5.0-92
|
|
90-900
|
8.0-150
|
|
125
|
15-150
|
3.2-150
|
3
|
|
22-210
|
4.0-180
|
|
33-330
|
5.0-138
|
|
90-900
|
8.0-225
|
|
150
|
15-150
|
3.2-150
|
5
|
|
22-210
|
4.0-180
|
|
33-330
|
5.0-230
|
|
90-900
|
8.0-375
|
|
200
|
15-150
|
3.2-240
|
8
|
|
22-210
|
4.0-288
|
|
33-330
|
5.0-368
|
|
90-900
|
8.0-600
|
|
250
|
15-150
|
3.2-390
|
130
|
|
22-210
|
4.0-468
|
|
33-330
|
5.0-598
|
|
90-900
|
8.0-975
|
|
300
|
15-150
|
3.2-600
|
20
|
|
22-210
|
4.0-720
|
|
33-330
|
5.0-920
|
|
90-900
|
8.0-1500
|
|
350
|
15-150
|
3.2-690
|
23
|
|
22-210
|
4.0-828
|
|
33-330
|
5.0-1058
|
|
90-900
|
8.0-1725
|
|
400
|
15-150
|
3.2-900
|
30
|
|
22-210
|
4.0-1080
|
|
33-330
|
5.0-1380
|
|
90-900
|
8.0-2250
|
|
450
|
15-150
|
3.2-1110
|
37
|
|
22-210
|
4.0-1332
|
|
33-330
|
5.0-1702
|
|
90-900
|
8.0-2775
|
|
500
|
15-150
|
3.2-1410
|
47
|
|
22-210
|
4.0-1692
|
|
33-330
|
5.0-2162
|
|
90-900
|
8.0-3525
|
|
600
|
15-150
|
3.2-1920
|
64
|
|
22-210
|
4.0-2304
|
|
33-330
|
5.0-2944
|
|
90-900
|
8.0-4800
|
|
800
|
15-150
|
3.2-2850
|
95
|
|
22-210
|
4.0-3420
|
|
33-330
|
5.0-1370
|
|
90-900
|
8.0-7125
|
|
動態流量平衡閥TE118部件材質：
|
①閥體材料：球墨鑄鐵，鑄鋼
②閥膽材料：不銹鋼(304-2B)
③彈簧材料：不銹鋼(1Cr18Ni9)
|

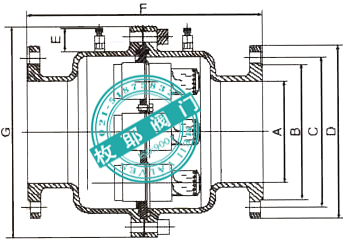

口徑/A(mm)
|
B(mm)
|
C(mm)
|
D(mm)
|
E(mm)
|
F(mm)
|
G(mm)
|
重量
|
|
DN50
|
99
|
125
|
165
|
38
|
239
|
218
|
16
|
|
DN65
|
118
|
145
|
185
|
38
|
239
|
218
|
19
|
|
DN80
|
132
|
160
|
200
|
38
|
239
|
218
|
22
|
|
DN100
|
156
|
190
|
235
|
38
|
365
|
270
|
38
|
|
DN125
|
184
|
220
|
270
|
38
|
365
|
295
|
46
|
|
DN150
|
211
|
250
|
300
|
38
|
410
|
354
|
66
|
|
DN200
|
274
|
310
|
360
|
38
|
435
|
416
|
96
|
|
DN250
|
330
|
370
|
425
|
38
|
456
|
488
|
128
|
|
DN300
|
389
|
430
|
485
|
38
|
466
|
564
|
187
|
|
DN350
|
448
|
490
|
555
|
38
|
479
|
700
|
249
|
|
DN400
|
503
|
550
|
620
|
38
|
504
|
790
|
356
|
|
DN450
|
548
|
640
|
670
|
38
|
517
|
800
|
418
|
|
DN500
|
609
|
660
|
730
|
38
|
520
|
880
|
518
|
|
DN600
|
720
|
770
|
845
|
38
|
554
|
1050
|
718
|
|
DN800
|
928
|
990
|
1085
|
38
|
557
|
1260
|
865
|
|

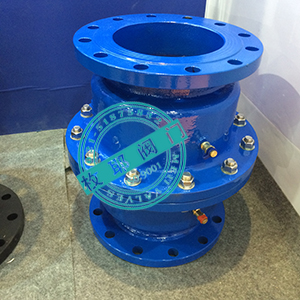

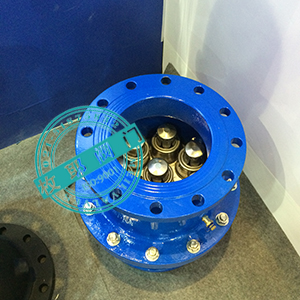

動態流量平衡閥TE118產品實拍：
|

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②動態流量平衡閥TE118安裝使用說明書下載。
|
動態流量平衡閥TE118應用業績：
|
萬達廣場
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：動態流量平衡閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
