上海枚耶閥門有限公司主要銷售【電動V型球閥ZDRV】，是目前國內較大的《球閥》在線銷售服務商。公司集成優質的電動V型球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

電動V型球閥ZDRV原理作用：

       電動Ｖ型球閥是一種直角回轉結構的高級控制閥，其由回轉型角行程電子式電動執行器和V型閥結構組成，以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制。Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。

電動V型球閥ZDRV性能特點：

       ①電動V型球閥以AC220V、AC380V或DC24V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采有RC、381R、PSQ或HQ型電子式角行程電動執行機構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，機電一體化的結構設計，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好；
       ②角行程電子式電動執行機構是V型閥的驅動裝置，它以電源電壓作動力，接受統一標準信號（4-20mA、0-10mA或1-5VDC），將此轉變成與輸入信號相對應的位移，改變閥芯的旋轉角度（0-90o任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號；
       ③具有出色的調節特性：Ｖ型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此Ｖ型閥可以在廣幅的變化范圍內提供精確的控制；
       ④較大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的較大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸；
       ⑤Ｖ型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度；
       ⑥較大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏；
       ⑦金屬閥座的優越密封性：Ｖ型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命；
       ⑧超強的剪切能力：Ｖ型閥采用金屬硬密封結構時，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

電動V型球閥ZDRV技術參數：

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力Mpa	1.6、2.5、4.0、6.4
強度試驗Mpa	2.4~9.6
密封試驗Mpa	1.76~7.0
流量特性	近似等百分比、直線特性
閥板轉角	0°~90°（可調）
允許泄漏量等級	軟密封：零泄漏；硬密封：額定≤Cv×0.001%				軟密封：VI微氣泡級；硬密封：額定≤Cv×0.065%
動作時間(S/90°)	8.5~30				36~60
可調節比	250：1							300：1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤±0.8%
輸入信號	4~20mA DC
輸出信號	4~20mA DC

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～10000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

電動V型球閥ZDRV部件材質：

公稱通徑mm		DN15-DN300
材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適用 工況	適用介質	蒸汽、水、油品			醋酸類
	適用溫度	-28℃ - 300℃

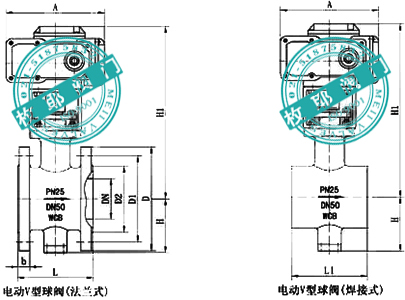

電動V型球閥ZDRV外形尺寸：

公稱通徑 DN	25	32	40	50	65	80	100	125	150	200	250	300
L	102	102	114	124	143	165	194	213	229	243	297	338
L1	62	62	62	75	80	100	115	130	160	200	240	334
H	60	60	65	95	105	120	140	155	165	205	240	270
H1	277	285	305	364	379	389	402	426	453	473	540	590
A	157	208	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法蘭尺寸
D	115	140	150	165	185	200	220	250	285	340	405	460
D1	85	100	110	125	145	160	180	210	240	295	355	410
D2	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭尺寸
D	115	140	150	165	185	200	235	270	300	360	425	485
D1	85	100	110	125	145	160	190	220	250	310	370	430
D2	65	76	84	99	118	132	156	184	211	274	330	389
n-φd	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

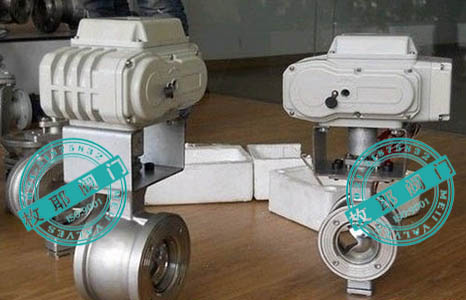

電動V型球閥ZDRV產品實拍：

電動V型球閥ZDRV檢測報告：

電動V型球閥ZDRV使用說明：

       ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
       ②電動V型球閥ZDRV安裝使用說明書下載。

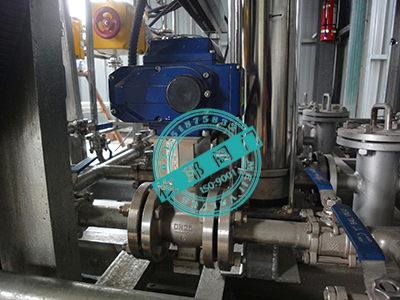

電動V型球閥ZDRV應用業績：
