上海枚耶閥門有限公司主要銷售【固定式球閥Q(3)47F(H)】，是目前國內較大的《球閥》在線銷售服務商。公司集成優質的固定式球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

固定式球閥Q(3)47F(H)原理作用：

       適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式法蘭球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
       手動固定球閥有二段式和三段式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

固定式球閥Q(3)47F(H)性能特點：

       ①O型固定式法蘭球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活；
       ②閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化；
       ③O型固定球閥采用全通徑或縮徑設計，流通阻力小；
       ④金屬硬密封O型固定式法蘭球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越；
       ⑤O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能；
       ⑥每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向；
       ⑦具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全；
       ⑧耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構；
       ⑨自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。

固定式球閥Q(3)47F(H)技術參數：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

固定式球閥Q(3)47F(H)部件材質：

1	閥體	WCB	A2116-WCB
2	彈簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	墊片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡膠	橡膠
7	底蓋	25	A105
8	螺釘	35	A193-B7
9	固定軸	1Cr13	A276-410
10	滑動軸承	PTFE&	PTFE&
11	球體	1C18Ni9Ti	SS304
12	閥蓋	WCB	A216-WCB
13	閥座	25	A105
14	閥桿	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	壓套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料壓蓋	WCB	A2116-WCB
21	鍵Key	45	AISI C 1045

固定式球閥Q(3)47F(H)外形尺寸：

公稱壓力PN(Mpa)	公稱通徑DN(Mpa)
		L	D	DI	D2	b	f	Z-φd	H(347型)
1.6	50	216	160	125	100	18	3	4-18
	65	24l	180	145	120	18	3	4-18
	80	283	196	160	136	20	3	8-18
	100	306	215	180	165	20	3	8-18
	125	356	245	2l0	185	22	3	8-18
	150	394	280	240	2l0	24	3	8-23	305
	200	467	336	296	266	26	3	12-23	398
	250	53S	405	355	320	30	3	12-25	495
	300	6l0	460	4l0	375	30	4	12-25	580
	350	686	620	470	436	34	4	16-26	625
	400	762	580	626	485	36	4	16-30	720
	450	864	640	585	545	40	4	20-30	770
	500	914	706	650	808	44	4	20-34	840
	600	1067	840	770	718	48	4	20-41	920
	700	1245	9l0	840	788	50	5	24-41	990
2.5	50	216	160	125	100	20	3	4-18
	65	24l	180	145	120	22	3	8-18
	80	288	195	180	135	22	3	8-18
	100	305	230	190	160	24	3	8-23
	126	38l	270	220	188	28	3	8-26
	150	403	300	250	218	30	3	8-25	305
	200	602	360	3l0	278	34	3	12-25	398
	260	568	426	370	332	36	3	12-30	495
	300	648	485	430	390	40	4	16-30	580
	350	762	550	490	448	44	4	16-34	625
	400	8S8	6l0	650	505	48	4	16-34	720
	450	914	660	600	666	60	4	20-34	770
	500	991	730	660	6l0	52	4	20-41	840
	600	1143	840	770	718	56	5	20-41	920
	700	1346	956	875	816	60	6	24-48	990
4．0	50	216	160	125	100	20	3	4-18
	65	241	180	145	120	22	3	8-18
	80	293	196	160	136	22	3	8-18
	100	305	230	190	160	24	3	8-23
	125	38I	270	220	188	28	3	8-25
	150	403	300	250	218	30	3	8-25	305
	200	602	376	320	282	38	3	12-30	398
	250	568	445	385	345	42	3	12-34	495
	300	648	5l0	450	408	46	4	16-34	580
	350	762	570	5l0	466	52	4	16-34	625
	400	838	656	685	636	68	4	16-41	720
	450	914	680	610	560	60	4	20-41	770
	500	991	755	670	612	62	4	20-48	840
	600	1143	890	795	730	62	6	20-48	920
	700	1346	996	900	835	68	5	24-54	990

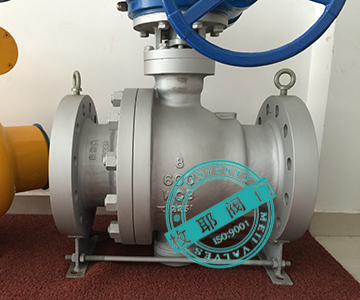

固定式球閥Q(3)47F(H)產品實拍：

固定式球閥Q(3)47F(H)檢測報告：

固定式球閥Q(3)47F(H)使用說明：

       ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
       ②固定式球閥Q(3)47F(H)安裝使用說明書下載。

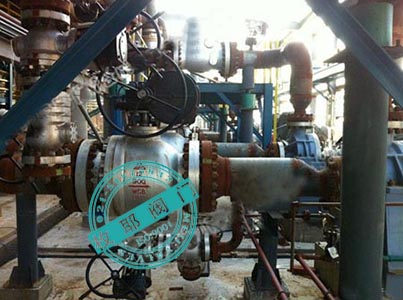

固定式球閥Q(3)47F(H)應用業績：
