  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 電動球閥
更新時間:2024-3-29 11:35:15
微型電動球閥 產品名稱: 微型電動球閥
產品類別: 電動球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【微型電動球閥CWX】,是目前國內較大的《球閥》在線銷售服務商。公司集成優質的微型電動球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
微型電動球閥CWX原理作用:
       工業自控等小型設備,替換普通電磁閥,尤其是電動閥不能可靠工作的場合。
微型電動球閥CWX性能特點:
       ①體積小巧帶手動、適合小型設備;
       ②運行電流低,可使用電池供電;
       ③使用壽命標稱70000次*1;
       ④浮動密封結構、不易垢死,可用于長期無動作場合。
微型電動球閥CWX技術參數:

型號 較大轉矩 開關時間 工作電壓 輸入功率 靜態電流 防護等級 較大工作壓力 介質溫度 環境溫度 環境濕度
CWX 2N.m 約5S DC5V、12V Max3W 0-15mA IP67 1.0Mpa 0-100°C -20°C ≤85%(不凝露)
AC/DC24V Max4W
AC/DC220V Max5W
微型電動球閥CWX部件材質:
部件名稱 閥體 閥球 閥桿 墊座 密封件
材料說明 黃銅鍍鎳,304,316 黃銅鍍鉻,304,316 黃銅,304,316 PTFE EPDM FPM SI

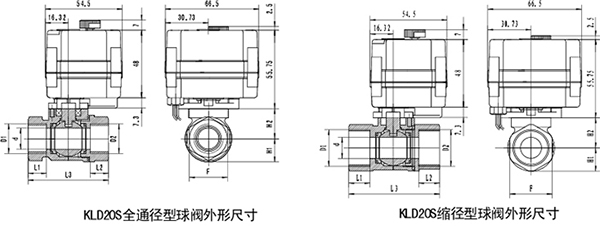

微型電動球閥CWX外形尺寸:
全通徑型球閥連接尺寸 單位:mm
口徑 D1/D2 d L1/L2 L3 F H1 H2 W(kg)
DN8 G1/4" 8 11 43 17 11 18.25 0.26
DN10 G3/8" 10 11.5 50 20 12.5 19.75 0.31
DN15 G1/2" 15 13 57 27 16.5 21.25 0.37
DN20 G3/4" 20 16 70 32 21.5 25.75 0.52

縮徑型球閥連接尺寸 單位:mm
口徑 d D1/D2 L1 L2 L3 H1 H2 F W(kg)
DN20 15 G3/4" 15 15 64.5 16.5 21.25 30 0.37
DN25 20 G1" 18 18 76 21.5 24.75 38 0.52
DN32 20 G1-1/4" 20 20 80 24 24.75 48 0.70

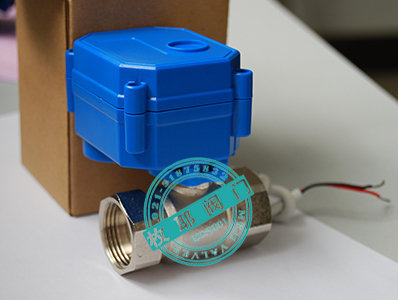

微型電動球閥CWX產品實拍:

微型電動球閥CWX檢測報告:
微型電動球閥CWX使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②手動功能必須斷電使用,使用手動功能完畢須將手動按鈕復位,以便電動功能正常使用;
       ③微型電動球閥CWX安裝使用說明書下載

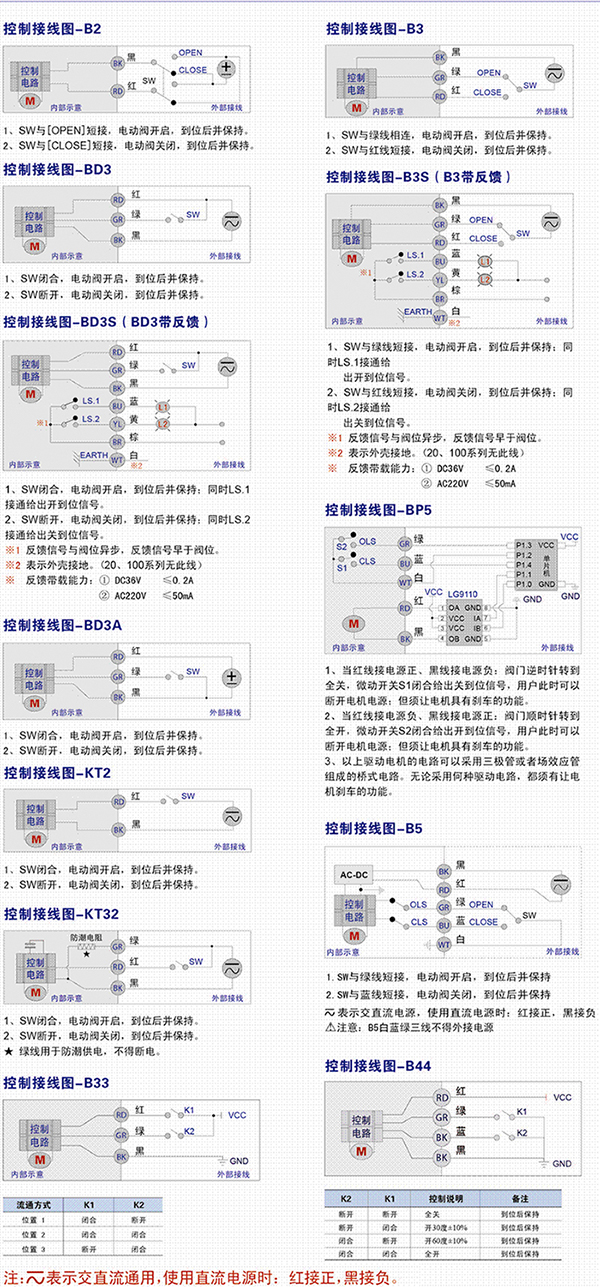

       ④微型電動球閥CWX接線圖:
微型電動球閥CWX應用業績:
       上海保利大廈
