上海枚耶閥門有限公司主要銷售【天燃氣平板閘閥Z543WF】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的天燃氣平板閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

天燃氣平板閘閥Z543WF原理作用：

閘閥是管路系統中通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
平板閘閥是一種關閉件為平行閘板的滑動閥。本平板閘閥系列主要適用于石油管道，天然氣管道，城市燃氣管網上輸送及截斷介質做用。也直埋于地下，只需在閥蓋上建一小閥室，即可在地面上全方位操作維修，密封性能好，流阻系數小，操作方便。使用壽命長，是城市煤氣天然氣、液化氣等管線理想的配套產品。

天燃氣平板閘閥Z543WF性能特點：

①平板閘閥有二個浮動閥座，每個閥座都設計成兩個方向介質流動時均能密封，因此平板閘閥不但能實現雙向密封而且能實現進出口同時密封，閥座采用"O"型密封圈密封和彈簧施加預緊力的浮動閥座結構，當閥門受熱膨脹并造成中腔的壓力大于管道的壓力時，介質作用在閥座兩邊的壓力差將把浮動閥座推離閘板，使中腔壓力通過閘板與閥座間的間隙泄放到管線中，從而有效的保護了閥門的安全，并且該結構的啟閉力矩公為普通閥門的1/2，能達到輕松開、關閥門；
②閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清楚除閘板的作用。金屬對金屬硬密封的閥門外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，進一步確保密封，具有極強的密封性，耐沖刷性，管道介質中帶有各種懸浮顆粒，不會對密封副產生任何影響，保證不泄漏，能完全自動補償密封面的磨損，在高溫下閘板不會因為膨脹而卡死，并且適用于經常開關的地方；
③平板閘閥的閥體和閥蓋上設計有注脂閥，密封油脂通過閥體上的注脂閥可進入閥座密封面，起到輔助密封作用，合密封更可靠，達到零泄漏，密封油脂通過閥蓋上的注脂閥可通過填料隔環注入到閥桿和填料之間起到輔助密封作用，使密封可靠達到零泄漏；
④帶導流孔的平板閘閥，無論全開或全關閘板始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。閥門在全開時，通道平滑為直線，流陰系數極小，無壓力損失，可通毛球清掃管線；
⑤平板閘閥在全開時，通道平滑為直線，流陰系數極小，閥桿密封采用動態自密封結構，無需調整維護；
⑥平板閘閥為全密封結構，外露的閥桿由防護罩保護，以防外部雜質進入傳動裝置，閥上裝有可視的指示桿，以指示閥的開啟和關閉狀態。

天燃氣平板閘閥Z543WF技術參數：

  ①設計與制造：API6D、JB/T 5298、GB/T 19627
②結構長度：ASME B16.10、GB/T 12221、 GB/T 19627
③連接法蘭：ANSI B16.5、GB/T 9113、GB/T 79
④檢驗與試驗：API 598、GB/T 13927、JB/T 9092
系列代號：
  ①特殊要求代號：K—抗硫型
②閥門類型代號：Z—閘閥
③驅動方式代號：4—正齒輪傳動 5—傘齒輪傳動 9—電動 9B—防爆電動(手輪傳動略)
  ④連接形式代號：4—法蘭連接 6—對焊連接
⑥結構特點代號：W—無導流孔(有導流孔省略)
⑦密封面材質代號：F—增強聚四氟乙烯
⑨閥體材料代號：C—WCB P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti

天燃氣平板閘閥Z543WF部件材質：

閥體	A216-WCB	A352-LCB	A351-CF8	A351-CF8M
閥座	A105+PTFE	A352-LCB+PTFE	A182-F304+PTFE	A182-F316+PTFE
閘板	A105+ENP	A352-LCB+ENP	A240-304	A240-316
閥桿	A276-420	A182-F304	A182-F304	A182-F316S
填料	PTFE	PTFE	PTFE	PTFE

天燃氣平板閘閥Z543WF外形尺寸：

DN(mm)	NPS(in)	法蘭	對焊	手動			齒動			齒動裝置	電動			電動裝置
DN(mm)	NPS(in)	L	L1	H	H1	D0	H	H1	D0	齒動裝置	H	H1	D0	電動裝置
25	1	165	-	85	228	180	-	-	-	-	-	-	-	-
32	11/4	165	-	103	231	180	-	-	-	-	-	-	-	-
40	11/2	178	-	115	240	250	-	-	-	-	-	-	-	-
50	2	178	216	130	255	250	-	-	-	-	-	-	-	-
65	21/2	190	241	160	355	300	-	-	-	-	-	-	-	-
80	3	203	283	180	360	300	-	-	-	-	-	-	-	-
100	4	229	305	214	400	300	-	-	-	-	-	-	-	-
125	5	254	381	257	460	350	-	-	-	-	-	-	-	-
150	6	267	403	300	500	350	-	-	-	-	-	-	-	-
200	8	292	419	388	570	350	-	-	-	-	-	-	-	-
250	10	330	457	475	680	400	475	700	350	0型	475	710	500	SMC-03
300	12	356	502	547	750	450	547	870	350	0型	547	880	305	SMC-00
350	14	381	572	625	875	450	625	995	450	1型	625	1015	305	SMC-00
400	16	406	610	712	1000	500	712	1120	450	1型	712	1130	305	SMC-00
450	18	432	660	785	1130	500	785	1280	450	1型	785	1360	305	SMC-0
500	20	457	711	880	1200	600	880	1350	450	1型	880	1430	305	SMC-0
600	24	508	813	1045	1420	800	1045	1570	500	2型	1045	1650	305	SMC-1
700	28	610	914	1190	1650	800	1190	1800	500	2型	1190	1910	305	SMC-1
800	32	660	914	1360	1880	1000	1360	2040	500	2型	1360	2140	305	SMC-1
900	36	771	1016	1510	2100	1000	1510	2280	600	3型	1510	2390	458	SMC-2
1000	40	811	-	1715	2300	1200	1715	2480	600	3型	1715	2590	458	SMC-2

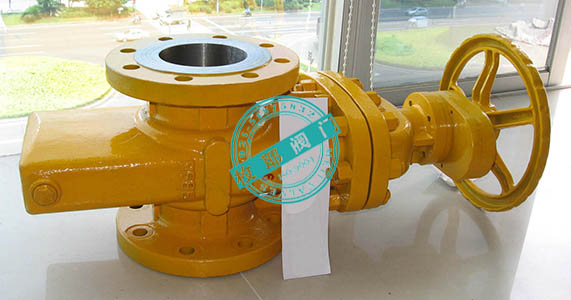

天燃氣平板閘閥Z543WF產品實拍：

天燃氣平板閘閥Z543WF檢測報告：

天燃氣平板閘閥Z543WF使用說明：

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②天燃氣平板閘閥Z543WF安裝使用說明書下載。

天燃氣平板閘閥Z543WF應用業績：

上海松江燃氣公司
