上海枚耶閥門有限公司主要銷售【美標平板閘閥Z43F】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的美標平板閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

美標平板閘閥Z43F原理作用：

閘閥是管路系統中通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
美標平板閘閥是一種關閉件為平行閘板的滑動閥。本平板閘閥系列主要適用于石油管道，天然氣管道，城市燃氣管網上輸送及截斷介質做用。也直埋于地下，只需在閥蓋上建一小閥室，即可在地面上全方位操作維修，密封性能好，流阻系數小，操作方便。使用壽命長，是城市煤氣天然氣、液化氣等管線理想的配套產品。

美標平板閘閥Z43F性能特點：

①平板閘閥有二個浮動閥座，每個閥座都設計成兩個方向介質流動時均能密封，因此平板閘閥不但能實現雙向密封而且能實現進出口同時密封，閥座采用"O"型密封圈密封和彈簧施加預緊力的浮動閥座結構，當閥門受熱膨脹并造成中腔的壓力大于管道的壓力時，介質作用在閥座兩邊的壓力差將把浮動閥座推離閘板，使中腔壓力通過閘板與閥座間的間隙泄放到管線中，從而有效的保護了閥門的安全，并且該結構的啟閉力矩公為普通閥門的1/2，能達到輕松開、關閥門；
②閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清楚除閘板的作用。金屬對金屬硬密封的閥門外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，進一步確保密封，具有極強的密封性，耐沖刷性，管道介質中帶有各種懸浮顆粒，不會對密封副產生任何影響，保證不泄漏，能完全自動補償密封面的磨損，在高溫下閘板不會因為膨脹而卡死，并且適用于經常開關的地方；
③平板閘閥的閥體和閥蓋上設計有注脂閥，密封油脂通過閥體上的注脂閥可進入閥座密封面，起到輔助密封作用，合密封更可靠，達到零泄漏，密封油脂通過閥蓋上的注脂閥可通過填料隔環注入到閥桿和填料之間起到輔助密封作用，使密封可靠達到零泄漏；
④帶導流孔的平板閘閥，無論全開或全關閘板始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。閥門在全開時，通道平滑為直線，流陰系數極小，無壓力損失，可通毛球清掃管線；
⑤平板閘閥在全開時，通道平滑為直線，流陰系數極小，閥桿密封采用動態自密封結構，無需調整維護；
⑥平板閘閥為全密封結構，外露的閥桿由防護罩保護，以防外部雜質進入傳動裝置，閥上裝有可視的指示桿，以指示閥的開啟和關閉狀態。

美標平板閘閥Z43F技術參數：

  ①設計與制造：API6D、JB/T 5298、GB/T 19627
②結構長度：ASME B16.10、GB/T 12221、 GB/T 19627
③連接法蘭：ANSI B16.5、GB/T 9113、GB/T 79
④檢驗與試驗：API 598、GB/T 13927、JB/T 9092
系列代號：
①特殊要求代號：K—抗硫型
②閥門類型代號：Z—閘閥
  ③驅動方式代號：4—正齒輪傳動 5—傘齒輪傳動 9—電動 9B—防爆電動(手輪傳動略)
④連接形式代號：4—法蘭連接 6—對焊連接
⑥結構特點代號：W—無導流孔(有導流孔省略)
⑦密封面材質代號：F—增強聚四氟乙烯
  ⑨閥體材料代號：C—WCB P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti

美標平板閘閥Z43F部件材質：

閥體	A216-WCB	A352-LCB	A351-CF8	A351-CF8M
閥座	A105+PTFE	A352-LCB+PTFE	A182-F304+PTFE	A182-F316+PTFE
閘板	A105+ENP	A352-LCB+ENP	A240-304	A240-316
閥桿	A276-420	A182-F304	A182-F304	A182-F316S
填料	PTFE	PTFE	PTFE	PTFE

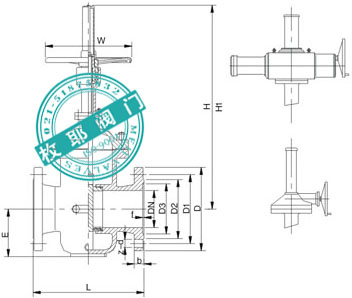

美標平板閘閥Z43F外形尺寸：

公稱壓力(MPa)	尺寸
公稱壓力(MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	無導流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
	H1	有導流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量 (kg)	無導流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
	重量 (kg)	有導流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995

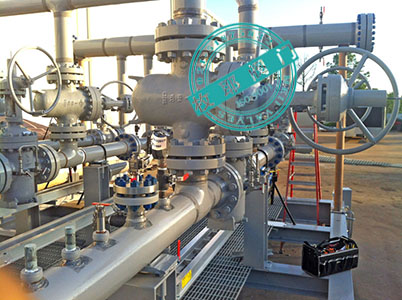

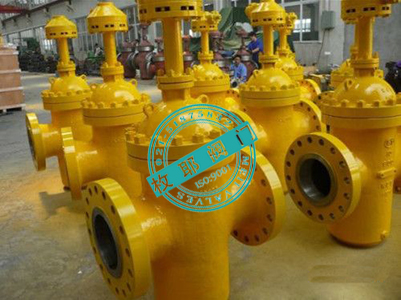

美標平板閘閥Z43F產品實拍：

美標平板閘閥Z43F檢測報告：

美標平板閘閥Z43F使用說明：

①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②美標平板閘閥Z43F安裝使用說明書下載。

美標平板閘閥Z43F應用業績：

①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
      a、閥門名稱及型號（如：美標平板閘閥）
      b、閥門公稱通徑DN
      c、閥門公稱壓力Mpa
      d、閥門介質溫度℃
      e、閥門連接方式（螺紋、法蘭、對夾等）
      f、閥門傳動方式（手動、蝸輪、電動、氣動等）
      g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
      h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
      i、閥門Kv/Cv值（此項針對于調節閥系列）
      j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。

①品質保障：	a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。
①品質保障：	b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。
②購置成本：	給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。
③交貨周期：	倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。
④售后服務：	a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。
	b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。
	c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。
	d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。
