產品名稱： |
法蘭鍛鋼閘閥 |
| 產品類別： |
鍛鋼閘閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【法蘭鍛鋼閘閥Z41H】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的法蘭鍛鋼閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，客戶有特殊要求時也可采用全焊逶連接；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
API602的對兩邊的密封和閘板行程一定的度數，讓閘閥成為楔式的，然后閥門在管線的中軸上進行作用，運用于裝置和容器的開關｡
①流阻小，開關扭矩輕；
②閥門有上密封設計，閥桿采用柔性石墨和石墨盤根密封；
③栓接閥蓋，壓力密封和焊接閥蓋結構，固定閘板；
④全徑和縮徑，波紋管密封設計，低溫結構。
|
法蘭鍛鋼閘閥Z41H技術參數：
|
通用口徑: 1/2"~2-1/2"(DN15~65)
公稱壓力: Class150~1500(PN10~PN250)
適用介質：水、蒸汽、油品等
工作溫度: -110℃~560℃
連接方式: 螺紋,承插焊,對焊,RTJ, RF
閥門標準: API 602，EN/ISO15761，JB/T 7746
|

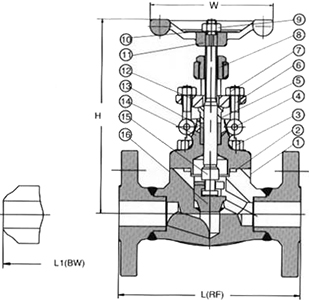

序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A276 430&410
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
304夾柔性石墨
|
304+PTFE
|
|
6
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
銷子
|
A276 420
|
A182 F304
|
|
9
|
填料壓蓋
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
16
|
手輪
|
A197
|
|
17
|
墊片
|
A473 431
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
150Lb~600Lb
|
規格
|
1/2"
|
3/4"
|
1"
|
1/4"
|
1-1/2"
|
2"
|
|
L(RF)L1(BW)
|
150
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H(開)
|
150,300
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
150
|
RF
|
4.5
|
5.2
|
8.2
|
11.5
|
12.5
|
20.3
|
|
BW
|
2.8
|
3.3
|
5.4
|
7.1
|
8.2
|
12.5
|
|
300
|
RF
|
4.8
|
6.2
|
9.3
|
14
|
15.5
|
23.4
|
|
BW
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
|
600
|
RF
|
5.9
|
7.4
|
10.4
|
16.2
|
17.5
|
28.3
|
|
BW
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|
900Lb~1500Lb
|
規格
|
1/2"
|
3/4"
|
1"
|
1/4"
|
1-1/2"
|
2"
|
|
L(RTJ)
|
900,1500
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900,1500
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(開)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
|

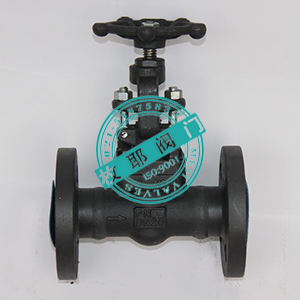

法蘭鍛鋼閘閥Z41H產品實拍：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②法蘭鍛鋼閘閥Z41H安裝使用說明書下載。
|

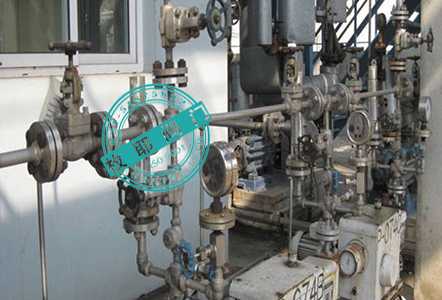

法蘭鍛鋼閘閥Z41H應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：法蘭鍛鋼閘閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
