上海枚耶閥門有限公司主要銷售【襯氟閘閥Z41F46】，是目前國內較大的《閘閥》在線銷售服務商。公司集成優質的襯氟閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

襯氟閘閥Z41F46原理作用：

    襯氟閘閥是一種最帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閥門適用在-50℃~150℃的各種濃度的王水、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟閘閥Z41F46性能特點：

    ①閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
    ②密封副為FPF（F46）/FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
    ③填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
    ④帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
    ⑤介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

襯氟閘閥Z41F46技術參數：

設計標準		HG/T 3704, GB/T 12234		API 60
結構長度		HG/T 3704, GB/T 12221		ASMEB16.10
法蘭形式尺寸		HG/T 20592, GB/T 9119		ASME B16.5, JIS B2220
檢驗與試驗		G8/T 13927,J8/T 9092		API 598
公稱、壓力（MPa)		1.0	1.6	150Lb
實驗壓力 (MPa)	殼體試壓	1.5	1.5	1.5
	高壓密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PFA: -30～200     FEP -30～150    GXPO: -10～80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

襯氟閘閥Z41F46部件材質：

零件名稱	鑄鋼	耐酸不銹鋼
	C	P	R	PL	RL
閥體／閥蓋	WCB	CF8	CF8M	CF3	CF3M
閘板／填料壓蓋	WCB	CF8	CF8M	CF3	CF3M
閥桿	2Cr13    SS304    SS410
襯里材料	FEP、PFA、GXPO
閥桿螺母	黃銅
手輪	QT400-15
緊固螺栓	A193 B7	A320 B8		A193 B8M
螺母	A194 2H	A194 8		A194 8M

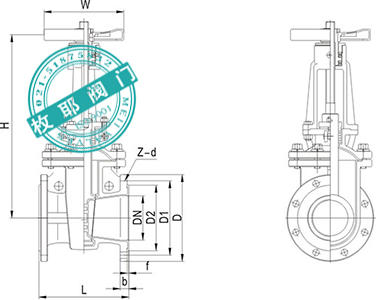

襯氟閘閥Z41F46外形尺寸：

DN	L	D	D1	D2	Z-d	f	b	H	Do
25	127	115	85	65	4-14	2	14		160
32	140	140	100	78	4-18	3	16		160
40	165	150	110	85	4-18	3	16		180
50	178	165	125	100	4-18	3	16	295	180
65	190	185	145	120	4-18	3	18	335	220
80	203	200	160	135	8-18	3	20	402	250
100	229	220	180	155	8-18	3	20	455	280
125	254	250	210	185	8-18	3	22	605	320
150	267	285	240	210	8-23	3	24	690	360
200	292	340	295	265	8-23	3	26	727	400
250	330	395	350	320	12-23	4	28	970	450
300	356	445	400	368	12-23	4	28	1135	500

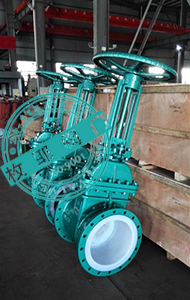

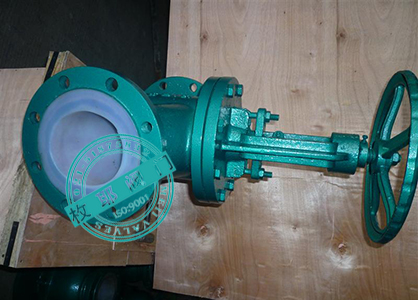

襯氟閘閥Z41F46產品實拍：



襯氟閘閥Z41F46檢測報告：

襯氟閘閥Z41F46使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②襯氟閘閥Z41F46安裝使用說明書下載。

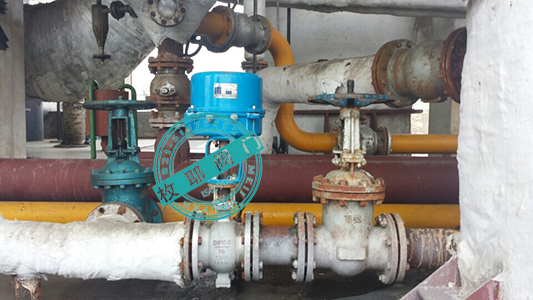

襯氟閘閥Z41F46應用業績：
