上海枚耶閥門有限公司主要銷售【氣動三偏心蝶閥D643H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的氣動三偏心蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動三偏心蝶閥D643H原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    氣動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。因此電動法蘭蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的較佳裝置。

氣動三偏心蝶閥D643H性能特點：

    ①開啟力矩小，靈活方便，省力節能；
    ②三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；
    ③耐高壓、耐腐蝕、耐磨損、使用壽命長等。

氣動三偏心蝶閥D643H技術參數：

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三偏心蝶閥D643H部件材質：

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

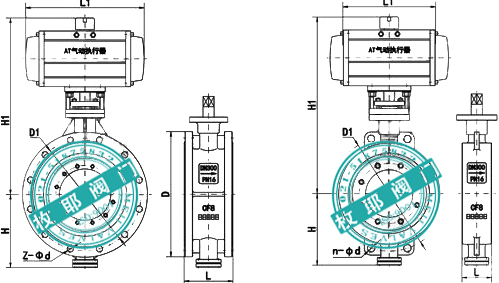

氣動三偏心蝶閥D643H外形尺寸：

公稱通經(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.6MPa			2.5MPa
					D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	625	165	125	4-18	165	125	4-18
65	112	46	115	625	185	145	4-18	185	145	8-18
80	114	46	120	645	200	160	8-18	200	160	8-18
100	127	52	138	675	220	180	8-18	235	190	8-22
125	140	56	164	715	250	210	8-18	270	220	8-26
150	140	56	175	800	285	240	8-22	300	250	8-26
200	152	60	200	850	340	295	12-22	360	310	12-26
250	165	68	243	925	405	355	12-26	425	370	12-30
300	178	78	250	1035	460	410	12-26	485	430	16-30
350	190	78	280	1070	520	470	12-26	555	490	16-33
400	216	102	305	1190	580	525	16-26	620	550	16-36
450	222	114	350	1250	640	585	16-30	670	600	20-36
500	229	127	380	1290	715	650	20-30	730	660	20-36
600	267	154	445	1455	840	770	20-33	845	770	20-39
700	292	165	480	1585	910	840	24-36	960	875	24-42
800	318	190	530	1700	1025	950	24-39	1085	990	24-48
900	330	203	580	1965	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2015	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2250	1485	1390	32-48	1530	1420	32-56

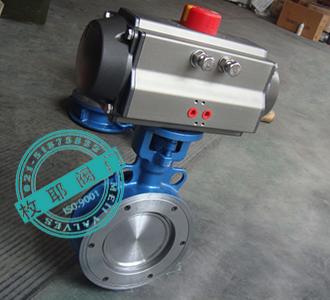

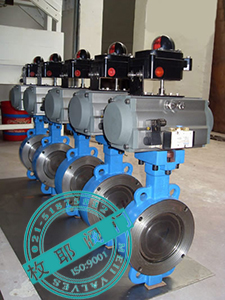

氣動三偏心蝶閥D643H產品實拍：



氣動三偏心蝶閥D643H檢測報告：

氣動三偏心蝶閥D643H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②氣動三偏心蝶閥D643H安裝使用說明書下載。

氣動三偏心蝶閥D643H應用業績：

    神龍煤礦
