上海枚耶閥門有限公司主要銷售【氣動高性能蝶閥GD671H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的氣動高性能蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動高性能蝶閥GD671H原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    高性能蝶閥是我司引進進口廠家技術，解決了通用閥門難以適應的高低溫、高壓、真空等工況而開發的產品。該閥具有獨特的自密封和雙偏心結構，可作快速切斷或調節流量之用。
    高性能蝶閥連接方式可采用對夾式或用于大管徑及管路終端的凸耳式單法蘭設計。除了按ASME B16.5、B16.47標準外，還可按用戶要求，用于DIN標準、JIS標準和國標等連接尺寸。

氣動高性能蝶閥GD671H性能特點：

    ①使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高；
    ②無需增加O型圈或金屬部件來保持密封；
    ③唇緣式密封結構可補償溫度和壓力的變化；
    ④使用壽命長，維修量��；
    ⑤密封試驗，雙向達到無氣泡泄漏；
    ⑥耐火/防火閥座，防火型蝶閥設計遵照API607標準。

氣動高性能蝶閥GD671H技術參數：

公稱通徑	DN50-DN1200(2"~48")	適用溫度	-50℃~450℃
公稱壓力	PN0.6-PN4.0(150LB~300LB)	適用介質	水、蒸汽、油品、腐蝕性介質

氣動執行器

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

氣動高性能蝶閥GD671H部件材質：

類型	高性能四氟密封蝶閥	高性能金屬密封蝶閥
閥體	WCB、SS304、SS316	WCB、SS304、SS316
閥板	SS304、SS316	SS304、SS316
閥桿	17-4PH	17-4PH
閥座	POM、EPDM、PTFE、RPTFE	SS316、0Cr12Mn5NiMo3Al、Inconel 825
軸套	SS304、PTFE	SS304
填料	PTFE	石墨
壓環	Q235、SS304、SS316	Q235、SS304、SS316

氣動高性能蝶閥GD671H外形尺寸：

DN	A	B	D	M	L1	B1	B2	B3	H1	H2	kg
50	43	23	96	-	211	155	42	52	437	229	12
65	49	27	119	-	211	155	42	52	460	241	14
80	49	27	132	-	211	155	42	52	500	251	15
100	54	30	157	-	247	155	50	57	520	258	21
125	64	30	186	-	268	210	56	67	555	260	23
150	57	33	216	-	315	210	64	77	585	277	24
200	64	36	270	-	408	210	80	91	705	312	39
250	71	41	324	-	437	220	88	99	790	356	58
300	81	48	381	-	543	220	110	112	905	384	79
350	92	52	413	480	684	203	164	166	1135	444	203
400	102	56	470	530	684	203	164	166	1168	467	259
450	114	67	533	600	684	203	164	166	1224	491	284
500	127	67	584	662	684	203	164	166	1268	513	338

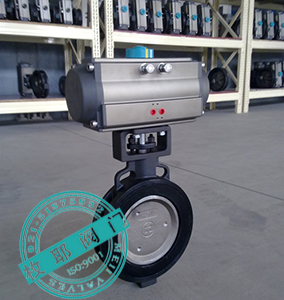

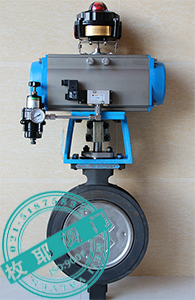

氣動高性能蝶閥GD671H產品實拍：



氣動高性能蝶閥GD671H檢測報告：

氣動高性能蝶閥GD671H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②氣動高性能蝶閥GD671H安裝使用說明書下載。

氣動高性能蝶閥GD671H應用業績：

    紫金礦業
