上海枚耶閥門有限公司主要銷售【手動高性能蝶閥GD71H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的手動高性能蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

手動高性能蝶閥GD71H原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    高性能蝶閥是我司引進進口廠家技術，解決了通用閥門難以適應的高低溫、高壓、真空等工況而開發的產品。該閥具有獨特的自密封和雙偏心結構，可作快速切斷或調節流量之用。
    高性能蝶閥連接方式可采用對夾式或用于大管徑及管路終端的凸耳式單法蘭設計。除了按ASME B16.5、B16.47標準外，還可按用戶要求，用于DIN標準、JIS標準和國標等連接尺寸。

手動高性能蝶閥GD71H性能特點：

    ①使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高；
    ②無需增加O型圈或金屬部件來保持密封；
    ③唇緣式密封結構可補償溫度和壓力的變化；
    ④使用壽命長，維修量��；
    ⑤密封試驗，雙向達到無氣泡泄漏；
    ⑥耐火/防火閥座，防火型蝶閥設計遵照API607標準。

手動高性能蝶閥GD71H技術參數：

公稱通徑	DN50-DN1200(2"~48")	適用溫度	-50℃~450℃
公稱壓力	PN0.6-PN4.0(150LB~300LB)	適用介質	水、蒸汽、油品、腐蝕性介質

手動高性能蝶閥GD71H部件材質：

類型	高性能四氟密封蝶閥	高性能金屬密封蝶閥
閥體	WCB、SS304、SS316	WCB、SS304、SS316
閥板	SS304、SS316	SS304、SS316
閥桿	17-4PH	17-4PH
閥座	POM、EPDM、PTFE、RPTFE	SS316、0Cr12Mn5NiMo3Al、Inconel 825
軸套	SS304、PTFE	SS304
填料	PTFE	石墨
壓環	Q235、SS304、SS316	Q235、SS304、SS316

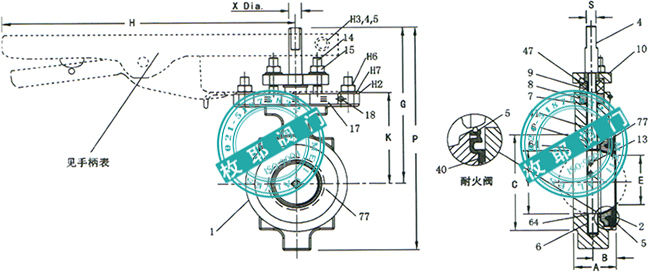

手動高性能蝶閥GD71H外形尺寸：

DN	近 似 尺 寸 （mm）											kg
	A	B	C	E	G	H	K	P	S	X	Y
50	43	23	96	38	124	279	80	186	7	24	50	3
65	49	27	119	59	194	279	111	275	11	15	48	5
80	49	27	132	73	203	279	121	316	11	15	74	6
100	54	30	157	95	216	279	133	341	11	15	94	8
125	64	30	186	111	217	279	135	362	11	15	111	12
150	57	33	216	142	235	279	152	378	14	18	146	13
200	64	36	270	188	270	559	187	441	16	22	194	20
250	71	41	324	236	329	559	232	531	21	28	243	35
300	81	48	381	282	357	559	260	596	24	33	289	51

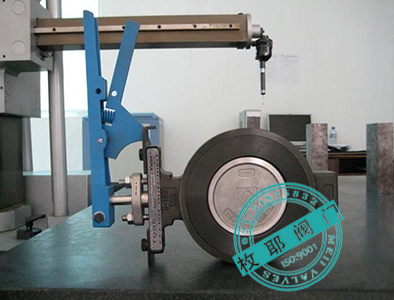

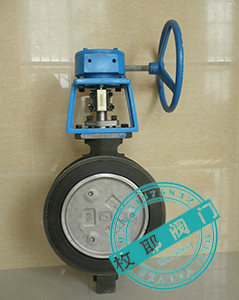

手動高性能蝶閥GD71H產品實拍：



手動高性能蝶閥GD71H檢測報告：

手動高性能蝶閥GD71H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②手動高性能蝶閥GD71H安裝使用說明書下載。

手動高性能蝶閥GD71H應用業績：

    紫金礦業
