上海枚耶閥門有限公司主要銷售【不銹鋼氣動蝶閥D671X】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的不銹鋼氣動蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

不銹鋼氣動蝶閥D671X原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    不銹鋼氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

不銹鋼氣動蝶閥D671X性能特點：

    ①小巧輕便，容易拆裝及維修，并可在任意位置安裝；
    ②結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；
    ③流量特性為直線，調節性能好；
    ④蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點；
    ⑤蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏；
    ⑥密封件可更換，且密封可靠達到雙向密封；
    ⑦蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類；
    ⑧氣動軟密封蝶閥可設計成法蘭連接和對夾連接。

不銹鋼氣動蝶閥D671X技術參數：

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

不銹鋼氣動蝶閥D671X部件材質：

零件名稱	材料
閥體	不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

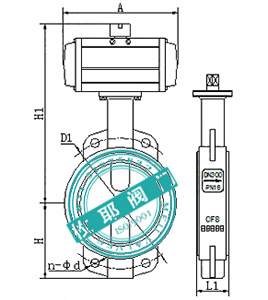

不銹鋼氣動蝶閥D671X外形尺寸：

公稱通徑		結構長度		外形尺寸(參考值)			連接尺寸(標準值)
							1.6MPa
毫米	英寸	L	L1	H	H1	A	D	D1	n-d
50	2	108	43	63	315	180	165	125	4-18
65	21/2	112	46	70	330	180	185	145	4-18
80	3	114	46	83	390	245	200	160	8-18
100	4	127	52	105	431	240	220	180	8-18
125	5	140	56	115	455	240	250	210	8-18
150	6	140	56	137	626	350	285	240	8-22
200	8	152	60	164	720	350	340	295	12-22
250	10	165	68	206	800	550	405	355	12-26
300	12	178	78	230	860	600	460	410	12-26
350	14	190	78	248	883	600	520	470	16-26
400	16	216	102	289	972	600	580	525	16-30
450	18	222	114	320	1043	750	640	585	20-30
500	20	229	127	343	1098	750	715	650	20-33
600	24	267	154	413	1236	750	840	770	20-36
700	28	430	165	478	1431	750	910	840	24-36
800	32	470	190	525	1488	750	1025	950	24-39
900	36	510	203	620	1615	1250	1125	1050	28-39
1000	40	550	216	725	1765	1500	1255	1170	28-42
1200	48	630	254	780	1976	1500	1485	1390	32-48

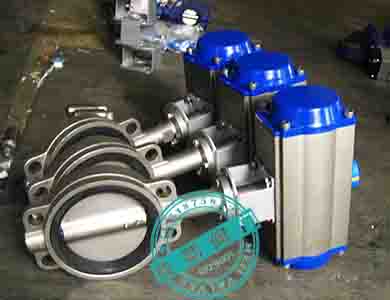

不銹鋼氣動蝶閥D671X產品實拍：

不銹鋼氣動蝶閥D671X檢測報告：

不銹鋼氣動蝶閥D671X使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②不銹鋼氣動蝶閥D671X安裝使用說明書下載。

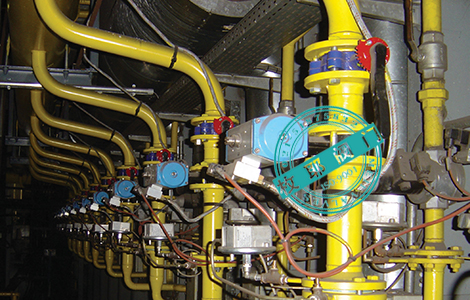

不銹鋼氣動蝶閥D671X應用業績：
