上海枚耶閥門有限公司主要銷售【電動套筒調節閥ZAZM】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的電動套筒調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

電動套筒調節閥ZAZM原理作用：

    調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動套筒調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
    ZAZM電動套筒調節閥是DKZ型電動單元組合儀表中的執行單元，是生產過程自動調節器節系統中的重要環節之一。以電源為動力接受統一的標準信號0～10或4～20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程式度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。

電動套筒調節閥ZAZM性能特點：

    電動套筒調節閥ZAZM具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

電動套筒調節閥ZAZM技術參數：

    公稱通徑：DN25-DN300

公稱通徑DN		25	40	50	80	100	150	200
額定流量系數 KV	全量	15	35	50	125	190	400	630
	0.6	9	20	30	75	115	240	350
流量特性		直線；等百分比
公稱壓力		1.6Mpa，4.0Mpa，6.4Mpa
連接方式		法蘭連接：PN6.4按JB79-59標準
行程L(mm)		16	25		40		60
全行程時間		12.5s	20s		32s		37s
作用方式		電開式（K常用）；電關式（B）
輸入信號		0-10mA；4-20mA； DC
供電電源		220V；50-60Hz

美國ANSI B16.104-1976調節閥的泄漏量標準

泄漏等級	較大允許泄漏量				試驗介質	試驗壓力
Ⅱ	0.5%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅲ	0.1%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅳ	0.01%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅴ	每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水				10℃~52℃的水	較大工作壓差ΔP
Ⅵ	閥門公稱通徑		ml/min	氣泡數/min	10℃~52℃的空氣或氮?dú)?/span>	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
	in	mm
	1	25	0.15	1
	1.5	38	0.30	2
	2	51	0.45	3
	2.5	64	0.60	4
	3	76	0.90	6
	4	102	1.70	11
	6	152	4.00	27
	8	203	6.75	45

GB/T4213-92調節閥的泄漏量標準

泄漏等級	較大允許泄漏量			試驗介質、壓力和程序
Ⅰ	-			由制造廠與用戶商定（一般由設計保證）
Ⅱ	0.5%×閥額定容量，L/h			1、試驗介質為5℃~40℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤氣）。     2、試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。     3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。     4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。     5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
Ⅲ	0.1%×閥額定容量，L/h
Ⅳ	0.01%×閥額定容量，L/h
Ⅳ-S 1	0.05%×閥額定容量，L/h
Ⅴ	1.8×10的負三次方Δp.d，L/h
Ⅵ	3×10的負三次方Δp×下表中，L/h
	閥座直徑	允許泄漏量
		ml/min	氣泡數/min
	25	0.15	1
	40	0.30	2
	50	0.45	3
	65	0.60	4
	80	0.90	6
	100	1.70	11
	150	4.00	27
	200	6.75	45
	250	11.10	-
	300	16.00	-
	350	21.60	-
	400	28.40	-

電動套筒調節閥ZAZM部件材質：

閥體材料	材料牌號	公稱壓力	適用溫度范圍
			常溫型	熱片型
鑄鋼	ZG230-450	4.0Mpa；6.4Mpa	-40℃~250℃	-40℃~450℃
鑄不銹鋼	ZG1Cr18Ni9Ti	4.0Mpa；6.4Mpa	-40℃~250℃	-60℃~450℃

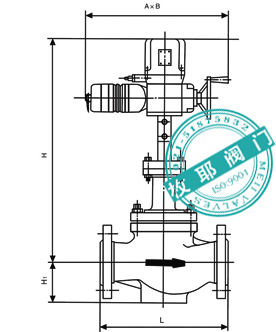

電動套筒調節閥ZAZM外形尺寸：

通徑DN	A×B	L			H		H1
		PN16	PN40	PN64	常溫型	熱片型
25	230×460	184	197	210	668	819	75
40		222	235	251	684	835	95
50		254	267	286	684	835	98
80	230×530	298	317	337	785	946	130
100		352	368	394	795	946	156
150	260×630	451	473	508	945	1160	208
200		600	615	650	945	1160	250
250		650	670	690	1050	1320	265
300		740	770	800	1145	1380	295

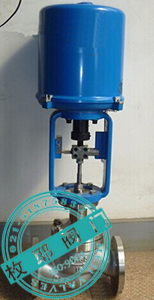

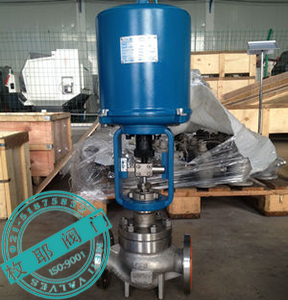

電動套筒調節閥ZAZM產品實拍：



電動套筒調節閥ZAZM檢測報告：

電動套筒調節閥ZAZM使用說明：

    ①必按照閥體上流動方向的箭頭安裝調節閥；
    ②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
    ③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
    ④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
    ⑤電動套筒調節閥ZAZM安裝使用說明書下載。

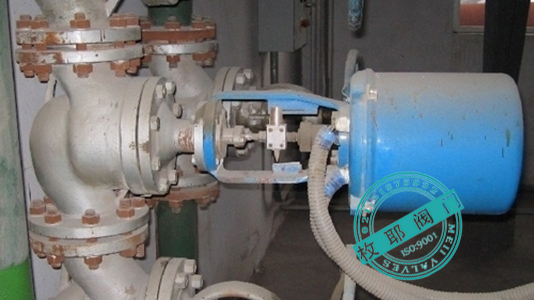

電動套筒調節閥ZAZM應用業績：
