上海枚耶閥門有限公司主要銷售【氣動薄膜三通調節閥ZMAQ】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的氣動薄膜三通調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動薄膜三通調節閥ZMAQ原理作用：

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，氣動薄膜三通調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
ZMAQ氣動薄膜三通調節閥有三通合流及三通分流兩種，泄漏量標準為II級、Ⅳ級，流量特性有直線、拋物線。采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

氣動薄膜三通調節閥ZMAQ性能特點：

①流體對閥芯作用方式都處于流開狀態，故閥能穩定工作；
②除上閥蓋處襯導套向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠；
③執行機構采用多彈簧結構，相對于傳統閥門高度減少30%，重量減輕30%。

氣動薄膜三通調節閥ZMAQ技術參數：

公稱通徑 (mm)	合流	25	32	40	50	65	80	100	125	150	200	250	300
公稱通徑 (mm)	分流						80	100	125	150	200	250	300
額定流量系數(Kv)	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
額定流量系數(Kv)	分流						85	135	210	340	535	800	1260
公稱壓力(Mpa)		1.6；4.0；6.4
行程		16		25		40			60			100
流量特性		直線

美國ANSI B16.104-1976調節閥的泄漏量標準

泄漏等級	較大允許泄漏量				試驗介質	試驗壓力
Ⅱ	0.5%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅲ	0.1%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅳ	0.01%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅴ	每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水				10℃~52℃的水	較大工作壓差ΔP
Ⅵ	閥門公稱通徑		ml/min	氣泡數/min	10℃~52℃的空氣或氮氣	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
	in	mm	ml/min	氣泡數/min
	1	25	0.15	1
	1.5	38	0.30	2
	2	51	0.45	3
	2.5	64	0.60	4
	3	76	0.90	6
	4	102	1.70	11
	6	152	4.00	27
	8	203	6.75	45

GB/T4213-92調節閥的泄漏量標準

泄漏等級	較大允許泄漏量			試驗介質、壓力和程序
Ⅰ	-			由制造廠與用戶商定（一般由設計保證）
Ⅱ	0.5%×閥額定容量，L/h			1、試驗介質為5℃~40℃的清潔氣體（空氣或氮氣）或液體（水或煤氣）。 2、試驗壓力A程序為：當閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。 3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。 4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。 5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
Ⅲ	0.1%×閥額定容量，L/h
Ⅳ	0.01%×閥額定容量，L/h
Ⅳ-S 1	0.05%×閥額定容量，L/h
Ⅴ	1.8×10的負三次方Δp.d，L/h
Ⅵ	3×10的負三次方Δp×下表中，L/h
	閥座直徑	允許泄漏量
	閥座直徑	ml/min	氣泡數/min
	25	0.15	1
	40	0.30	2
	50	0.45	3
	65	0.60	4
	80	0.90	6
	100	1.70	11
	150	4.00	27
	200	6.75	45
	250	11.10	-
	300	16.00	-
	350	21.60	-
	400	28.40	-

氣動薄膜三通調節閥ZMAQ部件材質：

零件名稱	材料屬性	溫度范圍
閥體上閥蓋下閥蓋	HT200	-15℃~200℃
	WCB	-29℃~250℃
	ZG1Cr18Ni9Ti	-40℃~550℃
	ZG0Cr18Ni12Mo2Ti	-40℃~550℃
閥座、閥芯、閥桿	1Cr18Ni9
密封墊	橡膠石棉板、不銹鋼纏繞墊
填料	聚四氟乙烯
上、下膜蓋	A3鋼板

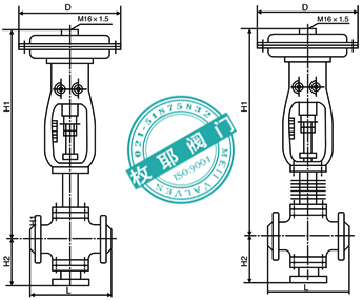

氣動薄膜三通調節閥ZMAQ外形尺寸：

公稱通徑	合流										分流·
	行程	D	L			H1		H2			L			H1		H2
			PN Mpa			H1		PN Mpa			PN Mpa			H1		PN Mpa
			1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4	1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	325	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	360	370	900	1060	245	275	285
125	60	495	410	430	440	1023	1244	260	300	300	410	430	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	465	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	2820		612	612

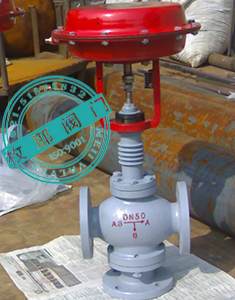

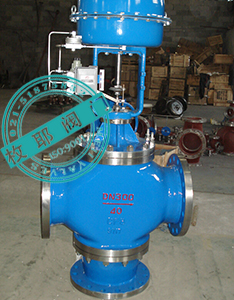

氣動薄膜三通調節閥ZMAQ產品實拍：

氣動薄膜三通調節閥ZMAQ檢測報告：

氣動薄膜三通調節閥ZMAQ使用說明：

①必按照閥體上流動方向的箭頭安裝調節閥；
②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
⑥氣動薄膜三通調節閥ZMAQ安裝使用說明書下載。

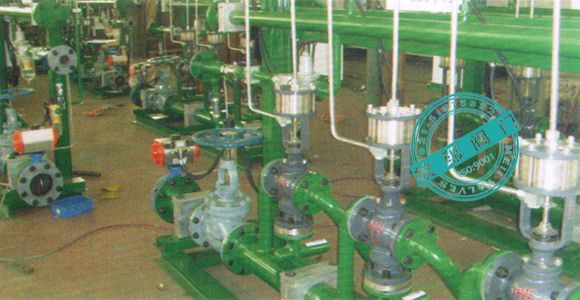

氣動薄膜三通調節閥ZMAQ應用業績：

采暖手動調節閥

手動調節閥

回轉式調節閥

自力式溫度調節閥

自力式差壓調節閥

自力式壓力調節閥

精小型氣動薄膜單座調節閥

精小型氣動薄膜雙座調節閥

精小型氣動套筒調節閥

電動三通合流(分流)調節閥

①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
      a、閥門名稱及型號（如：氣動薄膜三通調節閥）
      b、閥門公稱通徑DN
      c、閥門公稱壓力Mpa
      d、閥門介質溫度℃
      e、閥門連接方式（螺紋、法蘭、對夾等）
      f、閥門傳動方式（手動、蝸輪、電動、氣動等）
      g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
      h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
      i、閥門Kv/Cv值（此項針對于調節閥系列）
      j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。

①品質保障：	a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。
①品質保障：	b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。
②購置成本：	給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。
③交貨周期：	倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。
④售后服務：	a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。
	b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。
	c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。
	d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。
