上海枚耶閥門有限公司主要銷售【氣動薄膜緊急切斷閥ZMQ】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的氣動薄膜緊急切斷閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動薄膜緊急切斷閥ZMQ原理作用：

    調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，氣動薄膜緊急切斷閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
    ZMQ氣動薄膜緊急切斷閥（簡稱切斷閥），是氣動單元組合儀表中的執行單元。它按調節儀表輸出的信號，直接控制被調介質的切斷和流通，達到對壓力、流量或液位等參數的自動控制。切斷閥與調節閥的主要區別在于：前者用于兩位斷續調節，后者用于多位式連續調節。

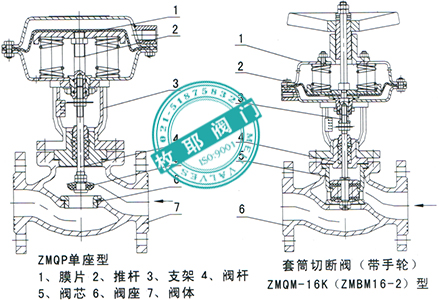

    切斷閥是由氣動薄膜執行機構與閥體兩部分組成，中間用三根立柱或支架相連成。切斷閥有三種形式：單座(P)、套筒（M）與三通（3），其結構原理見下圖。
    執行機構有正、反兩種形式，當信號壓力輸入為0.2Mpa，推桿伸出膜室（向下運動）的叫正作用，與閥配合構成氣關式。當信號壓力輸入0.2Mpa，推桿推入膜室（向上運動）的叫反作用，與閥配合構成氣開式。三通閥，因閥內開啟與關閉同時存在，故無氣開、氣關之分。其原理：當信號壓力為"0"時，作用在膜片上產生推力，壓縮彈簧，帶動推桿、閥桿、使閥芯移動到極限位置，實現閥門全關（全開）或改變介質流向。當信號壓力輸入為"0"時，作用在膜片上的力消失，由于彈簧的反作用力，使閥芯恢復到初始狀態。

氣動薄膜緊急切斷閥ZMQ性能特點：

    ZMQ氣動薄膜切斷閥結構簡單，操作方便，體型小，重量輕，流阻小，閥容量大，密封性能好，能防火、防爆。套筒切斷閥采用平衡型閥芯結構，可提高允許壓差。閥芯有軟密封和硬密封兩種，可根據使用性能任意選擇。廣泛應用與石油、化工、冶金、電力、輕紡、紡織等各種工業部門的生產過程自動控制與遠程控制系統中。

氣動薄膜緊急切斷閥ZMQ技術參數：

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量 系數(Kv)	單座	5	7	11	20	30	48	75	120	190	300	480	760
	套筒			11	20	30	48	75	120	190	300	480	760
額定行程		8				12		20		25	40		50
膜片有效面積(cm2)		100				200		400			600	1000
允許 泄漏 量	座硬密封 ml/min	0	0	0	0	0	0	0.5	1.0	2.0	3.0		5.0
		15				20		50			80
	軟密封	單座Ⅵ級（用氣測）；0泄漏（水測）；按GB/T4213-92
工作溫度		軟密封：-40℃~200℃；硬密封：-60℃~450℃
公稱壓力PN		1.6Mpa，2.5Mpa，4.0Mpa，6.4Mpa
流量特性		快開（on-off）
允許 壓差 Mpa	正作用	6.4	4.2	2.5	1.7	1.6	0.85	1.8	1.2	0.85	0.65	0.84	0.53
	反作用	6.4	6.0	3.4	2.3	2.8	1.1	1.4	1.5	0.90	0.65	0.84	0.53
	ZMQM型	6.4						4.0				3.0
信號壓力		0.2Mpa；高于此值前加空氣過濾減壓器

氣動薄膜緊急切斷閥ZMQ部件材質：

零件名稱	材料屬性	零件名稱	材料屬性
閥體	HT200、ZG230-450、ZG0Cr18Ni9Ti	閥桿	1Cr18Ni9Ti、2Cr13
閥芯	1Cr18Ni9Ti、01Cr18Ni12Mo2Ti(堆焊司太立)PTFE	閥座	1Cr18Ni9Ti、01Cr18Ni12Mo2Ti(堆焊司太立)PTFE
密封套筒	HT200、ZG230-450、Q235、1Cr18Ni9Ti	膜片	丁腈橡膠、三元乙丙橡膠、聚四氟乙烯
膜蓋	Q235、Q235涂PTFE	填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn	墊片	XB350/石墨夾金屬

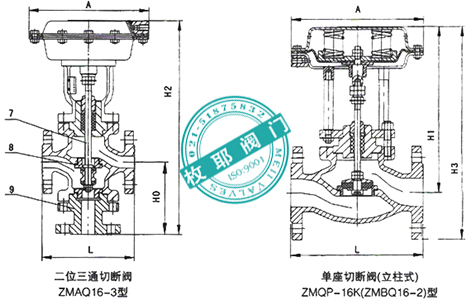

氣動薄膜緊急切斷閥ZMQ外形尺寸：

公稱通徑 DN	L		A	HO	H1	H2	H3	重量 kg	信號接 頭螺紋
	PN16/25/40	PN64
15	130	210	196	120	240	305	345	10	M10×1
20	150	230	196	120	295	340	415	10
25	160	230	196	130	298	345	428	12
32	180	260	196	140	308	370	448	15
40	200	260	232	140	308	380	448	19
50	230	300	232	153	315	390	468	23
65	290	340	308	178	383	475	561	35
80	310	380	308	190	388	490	578	56
100	350	430	308	201	389	500	590	70
125	400	500	394	266	626	765	886	105	M16×1.5
150	480	550	498	320	688	825	1008	145
200	600	650	498	361	759	927	1120	205

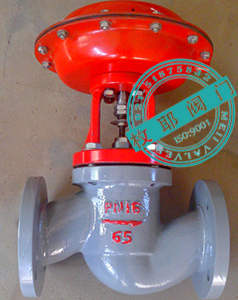

氣動薄膜緊急切斷閥ZMQ產品實拍：

氣動薄膜緊急切斷閥ZMQ檢測報告：

氣動薄膜緊急切斷閥ZMQ使用說明：

    ①必按照閥體上流動方向的箭頭安裝調節閥；
    ②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
    ③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
    ④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
    ⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
    ⑥氣動薄膜緊急切斷閥ZMQ安裝使用說明書下載。

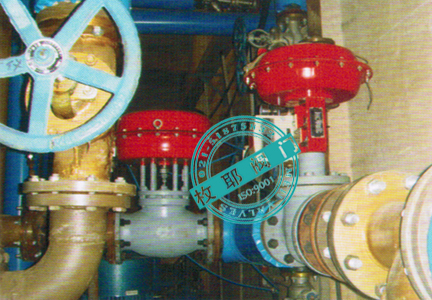

氣動薄膜緊急切斷閥ZMQ應用業績：
