產品名稱： |
精小型氣動套筒調節閥 |
| 產品類別： |
氣動調節閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【精小型氣動套筒調節閥ZJHM,ZXM】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的精小型氣動套筒調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
精小型氣動套筒調節閥ZJHM,ZXM原理作用：
|
調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，精小型氣動套筒調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
ZJHM，ZXM精小型氣動套筒調節閥采用雙層密封結構，由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈S流線型，氣動薄膜套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前后壓差較大的場合。
|
精小型氣動套筒調節閥ZJHM,ZXM性能特點：
|
①采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定；
②閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞；
③比普通單雙座調節閥噪聲降低10dB左右；
④結構簡單，裝拆維修方便。
|
精小型氣動套筒調節閥ZJHM,ZXM技術參數：
|
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數Kv
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
行程
|
16
|
25
|
40
|
60
|
|
流量特性
|
直線，等百分比
|
|
可調比R
|
50：1
|
美國ANSI B16.104-1976調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質
|
試驗壓力
|
|
Ⅱ
|
0.5%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅲ
|
0.1%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅳ
|
0.01%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅴ
|
每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水
|
10℃~52℃的水
|
較大工作壓差ΔP
|
|
Ⅵ
|
閥門公稱通徑
|
ml/min
|
氣泡數/min
|
10℃~52℃的空氣或氮氣
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
in
|
mm
|
|
1
|
25
|
0.15
|
1
|
|
1.5
|
38
|
0.30
|
2
|
|
2
|
51
|
0.45
|
3
|
|
2.5
|
64
|
0.60
|
4
|
|
3
|
76
|
0.90
|
6
|
|
4
|
102
|
1.70
|
11
|
|
6
|
152
|
4.00
|
27
|
|
8
|
203
|
6.75
|
45
|
GB/T4213-92調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質、壓力和程序
|
|
Ⅰ
|
-
|
由制造廠與用戶商定（一般由設計保證）
|
|
Ⅱ
|
0.5%×閥額定容量，L/h
|
1、試驗介質為5℃~40℃的清潔氣體（空氣或氮氣）或液體（水或煤氣）。
2、試驗壓力A程序為：當閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。
3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。
4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。
5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
|
|
Ⅲ
|
0.1%×閥額定容量，L/h
|
|
Ⅳ
|
0.01%×閥額定容量，L/h
|
|
Ⅳ-S 1
|
0.05%×閥額定容量，L/h
|
|
Ⅴ
|
1.8×10的負三次方Δp.d，L/h
|
|
Ⅵ
|
3×10的負三次方Δp×下表中，L/h
|
|
|
閥座直徑
|
允許泄漏量
|
|
ml/min
|
氣泡數/min
|
|
25
|
0.15
|
1
|
|
40
|
0.30
|
2
|
|
50
|
0.45
|
3
|
|
65
|
0.60
|
4
|
|
80
|
0.90
|
6
|
|
100
|
1.70
|
11
|
|
150
|
4.00
|
27
|
|
200
|
6.75
|
45
|
|
250
|
11.10
|
-
|
|
300
|
16.00
|
-
|
|
350
|
21.60
|
-
|
|
400
|
28.40
|
-
|
|
精小型氣動套筒調節閥ZJHM,ZXM部件材質：
|
|
零件名稱
|
材料屬性
|
溫度范圍
|
閥體
上閥蓋
|
HT200
|
-15℃~200℃
|
|
WCB
|
-20℃~425℃
|
|
ZG1Cr18Ni9Ti
|
-40℃~550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-40℃~550℃
|
閥芯
閥座
|
18Ni9
|
-40℃~550℃
|
|
0Cr18Ni12Mo2Ti
|
-40℃~550℃
|
|
填料
|
聚四氟乙烯
|
-40℃~200℃
|
|
膜片
|
丁腈橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜蓋
|
A3
|
|
|

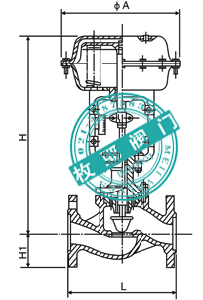

精小型氣動套筒調節閥ZJHM,ZXM外形尺寸：
|
|
DN
|
L
|
H
|
H1
|
ΦA(chǔ)
|
|
PN16
|
PN40
|
PN64
|
普通
|
高溫
|
PN16
|
PN40
|
PN64
|
|
25
|
184
|
197
|
210
|
410
|
560
|
57
|
70
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
75
|
85
|
|
50
|
254
|
267
|
286
|
457
|
627
|
82
|
90
|
|
65
|
276
|
292
|
311
|
610
|
790
|
92
|
100
|
360
|
|
80
|
298
|
371
|
337
|
622
|
807
|
100
|
107
|
|
100
|
352
|
368
|
394
|
640
|
850
|
110
|
117
|
125
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
142
|
150
|
172
|
470
|
|
200
|
600
|
615
|
650
|
890
|
1150
|
170
|
187
|
207
|
|
250
|
650
|
670
|
690
|
1203
|
1523
|
202
|
225
|
235
|
580
|
|
300
|
740
|
770
|
800
|
1234
|
1554
|
230
|
257
|
265
|
|

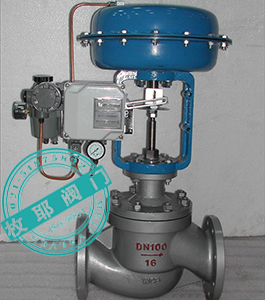

精小型氣動套筒調節閥ZJHM,ZXM產品實拍：
|
|
精小型氣動套筒調節閥ZJHM,ZXM檢測報告：
|
|
精小型氣動套筒調節閥ZJHM,ZXM使用說明：
|
①必按照閥體上流動方向的箭頭安裝調節閥；
②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
⑥精小型氣動套筒調節閥ZJHM,ZXM安裝使用說明書下載。
|

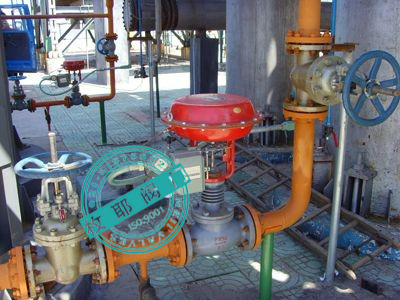

精小型氣動套筒調節閥ZJHM,ZXM應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：精小型氣動套筒調節閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
| ①品質保障： |
a、我司保證所提供的閥門產品都是合法成立的正規閥門公司所生產,產品均符合ISO9001、CE、API、CQC、IQNET等相關認證體系，及國標GB/T、機械部JB/T等相關設計標準。 |
| b、所有閥門在出廠前，都經由生產廠方打壓試驗，我司亦定時對所有產品抽樣檢測，以“上海圖爾流體技術有限公司”名義，送到相關官方檢測機構檢測，同時對廠方外協購件產品進行聯合質保。 |
| ②購置成本： |
給予用戶閥門出廠價價格（此項用戶可以在與其他公司的產品作比較時得出肯定的結論）。 |
| ③交貨周期： |
倉庫常年備有大量閥門現貨，發貨方便快捷，大大節省了用戶的工程安裝進度時間。 |
| ④售后服務： |
a、公司擁有數名經驗豐富的技術顧問和閥門廠里工作過的工程技術人員，每個項目都有專門的相關責任人負責跟進，采取一對一的服務方式，避免出現責任推卸等現象的發生。 |
| b、公司對所售閥門產品實行“三包”政策（即：包修、包換、包退），在質保期內除人為和不可抗拒因素外，上海圖爾流體技術有限公司自行擔負因任何產品故障所產生的相應人工材料和貨物返還等相關費用。 |
| c、如產品質量出現問題，在收到貴方確認傳真后，我方工程師保證在2小時做出應急措施，及時排除故障，確保設備的正常使用。 |
| d、上海圖爾流體技術有限公司所提供的售后服務保障體系不會隨同代理商或安裝方與我司的合作關系的改變而改變。 |
|
